恒壓供水測控系統

一、系統概述

    自動恒壓供水測控系統包括自動恒壓供水控制系統和GPRS遠程監測調度系統二個子系統。自動恒壓供水控制系統完成實質性的本地自動控制，GPRS遠程監測調度系統則對現場的壓力、瞬流、累流、濁度、余氯、PH、用電量、相電壓、相電流、機泵狀態等數據進行采集，并通過GPRS/CDMA/GSM、網絡線等遠程傳送到控制管理中心，進行相關的分析統計處理，生成實時圖形數據、歷史數據、曲線分析、報表打印等。可廣泛應用于各大型小區、加壓站自動供水和遠程測控等應用領域中。

    自動恒壓供水系統應用的電動機調速裝置均采用交流變頻技術，而系統的控制裝置采用PLC控制器，因PLC不僅可實現泵組、閥門的邏輯控制，并可完成系統的數字PID調節功能，可對系統中的各種運行參數、控制點的實時監控，并完成系統運行工況的畫面顯示、故障報警及打印報表等功能。自動恒壓供水系統具有標準的通訊接口，可與城市供水系統的上位機聯網，實現城區供水系統的優化控制，為城市供水系統提供了現代化的調度、管理、監控及經濟運行的手段。恒壓供水控制系統的基本控制策略是：采用電動機調速裝置與可編程控制器(PLC)構成 控制系統，進行優化控制泵組的調速運行，并自動調整泵組的運行臺數，完成供水壓力的閉環控制，在管網流量變化時達到穩定供水壓力和節約電能的目的。系統的控制目標是泵站總管的出水壓力，系統設定的給水壓力值與反饋的總管壓力實際值進行比較，其差值輸入CPU運算處理后，發出控制指令，控制泵電動機的投運臺數和運行變量泵電動機的轉速，從而達到給水總管壓力穩定在設定的壓力值上。供水系統的設定壓力應該根據流量的變化而不斷修正設定值，這種恒壓供水技術稱為變量恒壓供水，即供水系統最不利點的供水壓力為恒值而泵站出口總管壓力連續可調。典型的自動恒壓供水系統的結構框圖如圖所示；系統具有控制水泵出口總管壓力恒定、變流量供水功能，系統通過安裝在出水總管上的壓力傳感器、流量傳感器，實時將壓力、流量非電量信號轉換為電信號，輸入至可編程控制器(PLC)的輸入模塊，信號經CPU運算處理后與設定的信號進行比較運算，得出最佳的運行工況參數，由系統的輸出模塊輸出邏輯控制指令和變頻器的頻率設定值，控制泵站投運水泵的臺數及變量泵的運行工況，并實現對每臺水泵根據CPU指令實施軟啟動、軟切換及變頻運行。系統可根據用戶用水量的變化，自動確定泵組的水泵的循環運行，以提高系統的穩定性及供水的質量。

    自動恒壓供水測控系統對自動恒壓供水控制系統和GPRS遠程監測調度系統進行了整合，既實現了本地自動恒壓供水控制，又實現了遠程監測調度。同時，又充分利用了硬件資源共享，節省了費用。

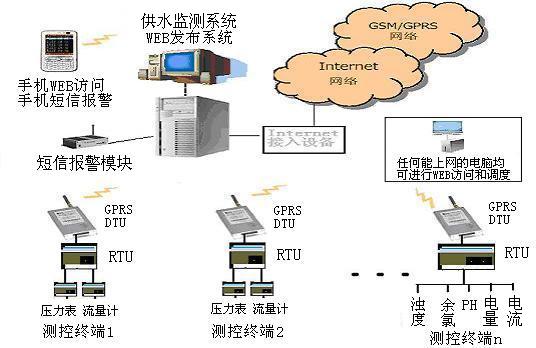

          系統結構圖如下：

二、自動恒壓供水系統的功能和特點
    ●恒壓供水技術因采用變頻器改變電動機電源頻率，而達到調節水泵轉速改變水泵出口壓力，

       比靠調節閥門的控制水泵出口壓力的方式，具有降低管道阻力大大減少截流損失的效能。
    ●由于變量泵工作在變頻工況，在其出口流量小于額定流量時，泵轉速降低，減少了軸承的磨

       損和發熱，延長泵和電動機的機械使用壽命。
    ●因?qū)崿F(xiàn)恒壓自動控制，不需要操作人員頻繁操作，降低了人員的勞動強度，節省了人力
    ●水泵電動機采用軟啟動方式，按設定的加速時間加速，避免電動機啟動時的電流沖擊，對電

       網電壓造成波動的影響，同時也避免了電動機突然加速造成泵系統的喘振。
    ●由于變量泵工作在變頻工作狀態，在其運行過程中其轉速是由外供水量決定的，故系統在運

       行過程中可節約可觀的電能，其經濟效益是十分明顯的。由于其節電效果明顯，所以系統具

       有收回投資快，而長期受益，其產生的社會效益也是非常巨大。

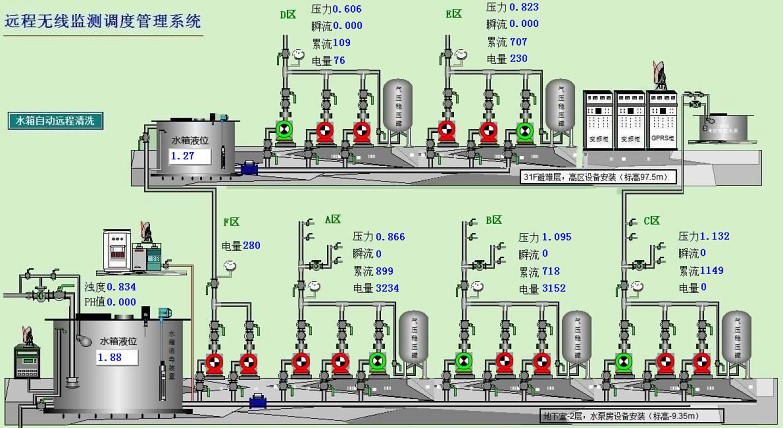

三、GPRS遠程監測調度系統的功能和特點

    此功能跟自來水調度三遙系統功能類同，請參看本公司關于自來水調度三遙系統的介紹

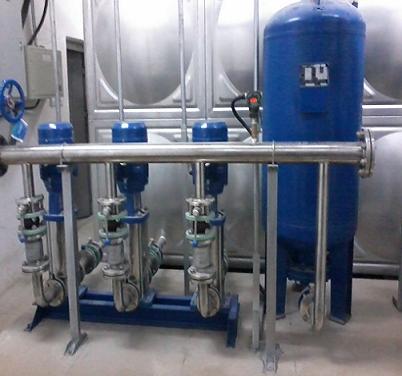

    現場安裝圖如下所示：
