水文自動測報系統

一、系統概述

    水文自動測報系統由中心自動測報軟件和遠程各個監測點組成。遠程監測點遙測終端站一般采用一桿式立柱安裝,即將水位計、雨量計、遙測終端機、傳輸設備、防雷器、太陽能充電控制器、太陽能電池板和蓄電池等全部設備安裝在一根由鋼管或鑄鐵制成的立柱上，實時采集水位、雨量等監測數據，并通過GPRS/CDMA/GSM等將數據同時發往監測管理中心，進行相關的分析統計處理，生成實時圖形數據、歷史數據、曲線分析、報表打印等。可廣泛應用于中小型水庫、山洪預警、中小河流、港口監測等應用領域中。

    無需人員值守，采用太陽能供電系統，配置品牌免維護蓄電池，滿足連續陰雨工作時間大于30天。系統采用C/S+B/S結構，中心軟件包括水文自動測報軟件和WEB發布軟件，在任何聯網的電腦均可通過WEB瀏覽各監測點的水位、雨量等實時水文數據。同時支持智能手機WEB瀏覽和手機短信報警，可隨時隨地了解實時的水文信息。

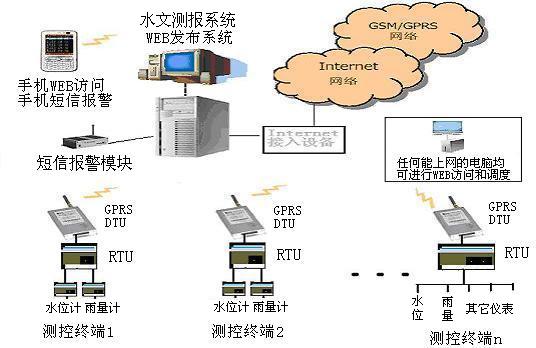

         系統結構圖如下：

二、軟件的主要功能
    ●通信和采集功能
       ★支持GPRS、CDMA、GSM、數傳電臺、TCP/IP及專線等多種通信方式
       ★定時自動巡測各個測站，歷史數據自動存盤。
       ★隨機點測各個測站。
       ★設置定時時間間隔。

    ●時鐘同步功能

       服務器、工作站可以通過網絡進行時鐘的同步，數據通信前臺機對各個監測站進行廣播校時，實現整個

       水文自動測報系統時間同步，校時每15分鐘自動進行一次，也可以手動發送。
    ●數據補調功能

       采取數據暫存技術，在數據未能送達指定服務器時，數據存放在當?shù)兀�待系統正常后實現自動調補，把

       缺失的數據從本站補調回水文自動測報系統數據庫。
       ★自動補調：計算機具有動態數據補調功能，不須人工干預，軟件會定時搜索歷史數據庫，把丟失的

           數據自動補調回來，數據完整性好。
       ★人工補調：調度人員可隨機補調某個測站或所有測站在某一時刻丟失的數據，時刻保持?jǐn)?shù)據的完整

           性。
       ★自動補調的時間和次數可人工設置。
    ●具有基于優先級別的任務調度功能，事故、 越限優先報警，報警記錄可查詢、打印。
       ★主要參數超限以聲、光方式報警。
       ★故障、超限報警定位準確。
       ★能人工中斷聲、光報警。

       ★支持手機短信報警。
    ●系統組態功能
       ★RTU參數可組態。
       ★模擬量、脈沖數字量、遙信量的設置可組態。
       ★數值計算量、布爾計算量的定義可組態。
       ★日、月、年數據庫定義可組態。
       ★計算量計算公式可自行定義。
       ★圖形顯示可自行定義。
    ●數據庫管理功能
       ★自動形成歷史數據文件。
       ★可對歷史數據按多種條件進行查詢、修改。
       ★對不可測得的參數可人工輸入。
       ★可對歷史數據進行各種統計、處理。。
    ●圖形顯示功能
       ★可顯示各種水文監測點分布圖、地圖等。
       ★數據可實時地在畫面上動態顯示。
       ★圖上的參數及其顯示位置可在線修改。
    ●多種形式的曲線
       ★可繪制時變曲線、直方圖、餅圖、機泵運行圖等多種形式的曲線。
       ★可繪制多種形式的單軸、多軸對比曲線。
       ★曲線可輸出到繪圖儀上。
    ●報表功能
       ★可打印各種日志表、日、月、年統計報表。
       ★報表格式可在屏幕上預覽。
       ★報表的數據來源可靈活定義。
    ●美觀的圖形用戶界面
       ★具有圖符、對話框、滾動條等資源。
       ★支持鼠標、觸摸屏操作。
    ●具有動畫連接功能
       ★能以連接目標或圖符的外觀變化來反映實時數據的變化。
       ★可通過建立滑動連接、按組連接、顏色與報警狀態連接、百分填充連接等各種動畫連接來把目標值

            的設定、開關量狀態、報警狀態、水位、雨量的變化等情況生動地表示出來。
    ●送模擬屏顯示功能：可以通過串行口，把數據送到大模擬屏進行顯示。
    ●各個水文監測點水位、雨量等數據可以實時發布到WEB，在任何可以通過IE上網的地方都可以查看，可

        隨時隨地了解實時的水文信息。

    ●支持手機WEB瀏覽和手機短信報警。

    ●中心軟件采用C/S+B/S結構。

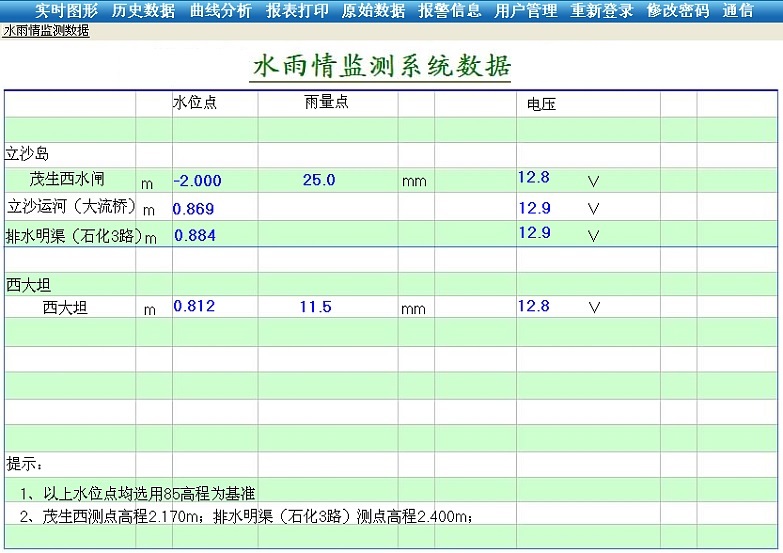

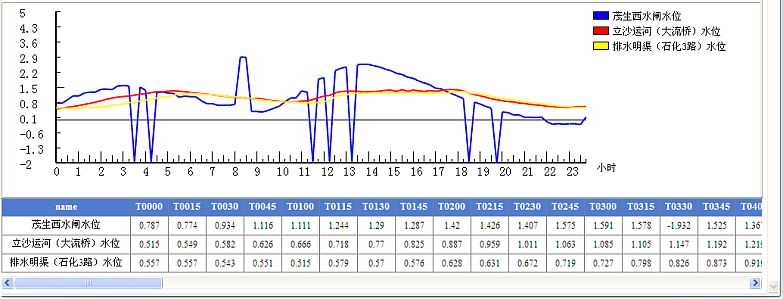

    系統界面圖如下所示：

三、硬件設備選型(產品齊全，可根據現場網絡和供電等情況靈活配置)

    ●YY-2000P西門子測控終端 (市電220V,GPRS/CDMA/GSM)
    ●R82通用智能測控終端     (市電/蓄電池/太陽能供電, GPRS/CDMA/GSM)
    ●K33A鋰電池測控終端     (內部鋰電池供電, GPRS/CDMA/GSM,空閑時休眠)

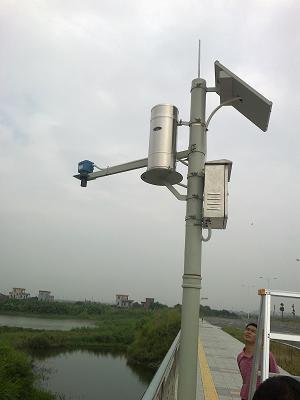

    現場安裝圖如下所示：
