LED屏信息發布系統

一、系統概述

    傳統的LED顯示屏的信息輸入只能通過數據線與電腦直接連接來進行，不能滿足遠程信息實時發布的需要。led顯示屏無線信息發布系統則可以有效解決LED顯示屏遠程組網的問題。該系統基于GPRS/GSM無線網絡技術，提供通用LED通信控制接口，實現對LED顯示屏的大規模的組網。無論LED顯示屏放在何處，系統的主控中心都能將信息準確、即時的發布到指定的某個或多個LED顯示屏上，極大的增強LED顯示屏發布信息的靈活性。 無線LED顯示屏信息發布系統由LED顯示屏、LED顯示控制器、I7188、GPRS/GSM通信模塊和無線LED顯示屏信息發布中心軟件幾個部分組成。控制中心通過LED顯示信息發布軟件，以GPRS/GSM網絡為數據傳輸載體，以無線數據傳輸單元和LED顯示控制器為LED顯示屏的接入終端，實現由控制中心遠程向遠程的無線LED顯示設備發送圖文信息。其中的I7188(可編程)相當于一臺微型電腦，既可獨立按各種要求控制LED屏的顯示，又可隨時遠程接收信息中心發過來的實時數據。

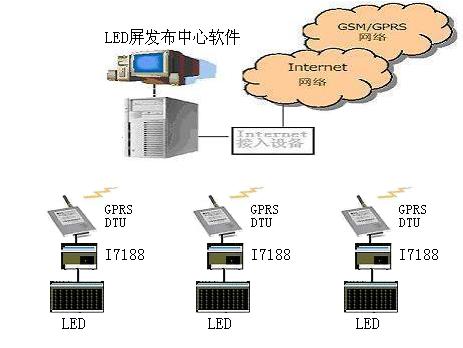

              系統結構圖如下：

二、主要功能特點
    ●可以隨時通過GPRS/CDMA/GSM接收信息中心下發的信息。

    ●只要無線GPRS/CDMA/GSM網絡覆蓋的地方都可以使用，不受距離和位置的限制。
    ●安裝維護方便，不需要鋪設光纜或通訊電纜。
    ●發布的信息可隨時增加、修改和刪除。
    ●中心下發的信息可定時發送，也可實時發送。
    ●即使GPRS網絡不通時，仍然能由I7188就地獨立按各種要求控制LED屏的顯示。

    ●在同一個中心軟件上，可以對多個終端進行信息發布和控制。

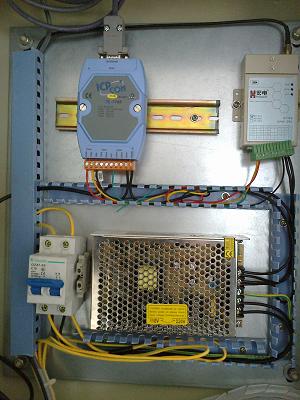

三、硬件設備圖
